Каскад Цемент 2.6.0.0
Программное решение «Каскад Цемент 2.6.0.0» предназначено для модернизации верхнего уровня управления производством на базе платформы PCS7 и включает в себя:
Библиотеку фейсплейтов, разработанную с учетом функционала CEMAT 6.0, обеспечивающую удобное взаимодействие с интерфейсом и контроль за технологическими процессами.
Модуль сообщений для системы «Каскад 3.18», разработанный с учетом функционала CEMAT 6.0.
Модуль миграции из CFC, позволяющий перенести информацию о подключенных ПЛК, DBs c их текущими адресами(учитываются изменения, происходящие при перекомпиляции), сообщения и архивацию тегов. Для успешной миграции необходимо произвести компиляцию в Simatic Manager и загрузить обновлённую программу в ПЛК. После загрузки программы в ПЛК необходимо скопировать папку проекта по заданному пути и запустить PCS7_60_CFC_GUI.exe. Выполнить экспорт данных и импорт.
Библиотека Фейсплейтов
C_DRV_1D
Однонаправленный мотор
Выбрать
Экран
Экран
C_DRV_1D
Однонаправленный мотор
C_DRV_2D
Двунаправленный мотор
C_VALVE
Клапан
C_ANNUNC
Дискретный сигнал
C_DAMPER
Моторизированный клапан
C_GROUP
Группа
C_INTER5
Интерлок
C_MEASUR
Аналоговое значение
CTRL_PID
ПИД регулятор
Библиотека Фейсплейтов состоит из комплекта иконок и фейсплейтов CEMAT 6.0 000 Classic для FB: C_ANNUNC, C_COUNT, C_DAMPER, С_DRV_1D, С_DRV_2D, C_GROUP, C_INTER5, C_INTERL, C_MEASUR, C_SELECT, C_VALVE, CTRL_PID.
Для каждого блока во вкладке Diagnose реализован функционал C_INTER5 и C_INTERL. По люмому заданному интерлоку можно перейти и посмотреть причину блокировки. Для блока C_GROUP реализован функционал отображения состава группы, в соответствии с тем как написана программа в ПЛК. Реализована система архивации действий операторов. Реализована система разграничения доступа: Admin, Engineer, Operator.
Модуль Сообщений
Реализована строка текущий сообщений на панели перехода между экранами, добавлена фильтрация текущих сообщений по зонам (по аналогии с PCS7). При нажатии на активное сообщение из строки текущих сообщений откроется экран, на котором это сообщение было сгенерировано. Есть возможноть индивидуального квитирования сообщений.
Реализован экран всех сообщений (текущих и архивных за определенный промежуток времени). В этом окне есть фильтрация по типу сообщения, фильтрация по названию объекта, фильтрация по зоне, в которой было сгенерировано сообщение. Есть возможноть квитировать сообщения индивидуально, только видимые на экране и все текущие сообщения.
Модуль миграции из CFC

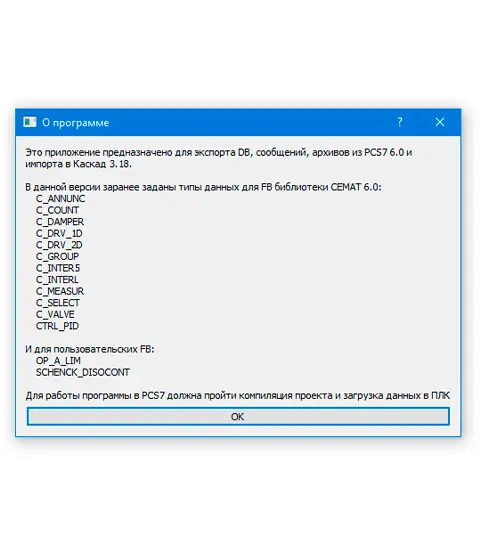

Состоит из одной программы. Для её работы необходима папка проекта ПЛК. В настройках программы указывается путь по папки с проектом ПЛК, папки с проектом Каскада, номер драйвера S7. Есть возможность редактирования сообщений и архивных тегов. По умолчанию они настроены для работы с библиотекой CEMAT 6.0. После экспорта данных создаётся архив данных, к которому можно будет вернутся из-за ошибки проектирования. Для работы не одходимо выбрать один из экспортов (есть 3 варианта) и нажать кнопку импорт.
